簡單介紹電阻點焊機及其質量檢驗方法（二）
簡單介紹電阻點焊機及其質量檢驗方法（二）
對於汽車製造業而言，影響車身質量的重要指標有兩項，即：車身尺寸和焊接強度，焊裝所有的設備及工裝都在為此兩項重要指標做保障，焊接強度又包括電阻點焊質量、熔化焊接質量、銅釺焊接質量。本文主要介紹車身電阻點焊焊接質量的控製方法和檢驗方法。
三、電阻點焊的檢驗方法
3.1 電阻點焊破壞檢驗的方法
3.1.1 檢驗設備
1）液壓擴張器：液壓擴張器主要用於將兩鈑件間的焊點擴張開，成為分離的兩鈑件，達到破壞焊點的目的；
2）等離子切割機：等deng離li子zi切qie割ge機ji主zhu要yao用yong於yu切qie割ge在zai破po壞huai檢jian驗yan過guo程cheng中zhong無wu法fa使shi用yong液ye壓ya擴kuo張zhang器qi進jin行xing擴kuo張zhang的de部bu位wei，使shi這zhe些xie部bu位wei的de鈑ban件jian姿zi態tai達da到dao液ye壓ya擴kuo張zhang器qi使shi用yong條tiao件jian或huo要yao求qiu，可ke以yi有you效xiao的de提ti高破壞檢驗效率及焊點被破壞率；
3）拉力機：主要用於對焊點密集、不能通過擴張與切割等方法進行破壞檢驗的部位，采取上下夾緊用撕裂的方式進行破壞。
3.1.2 檢驗工具
破壞檢驗的工具主要有：鐵錘、扁鏟、撬棍、大力鉗、台虎鉗、遊標卡尺、焊點扭力器、砂輪機、磨/拋光機、顯微鏡等。
3.1.3 檢驗方法
1）車身總成件的檢驗方法：一(yi)般(ban)來(lai)講(jiang)破(po)壞(huai)檢(jian)驗(yan)的(de)對(dui)象(xiang)主(zhu)要(yao)針(zhen)對(dui)於(yu)公(gong)司(si)各(ge)車(che)型(xing)的(de)車(che)身(shen)骨(gu)架(jia)總(zong)成(cheng)及(ji)電(dian)阻(zu)點(dian)焊(han)的(de)各(ge)類(lei)分(fen)總(zong)成(cheng)，檢(jian)驗(yan)的(de)方(fang)法(fa)是(shi)遵(zun)循(xun)最(zui)後(hou)焊(han)接(jie)最(zui)先(xian)破(po)壞(huai)的(de)原(yuan)則(ze)，按(an)照(zhao)焊(han)接(jie)工(gong)藝(yi)的(de)順(shun)序(xu)方(fang)法(fa)倒(dao)退(tui)按(an)鈑(ban)件(jian)層(ceng)次(ci)進(jin)行(xing)破(po)壞(huai)檢(jian)驗(yan)，確(que)保(bao)各(ge)層(ceng)鈑(ban)件(jian)都(dou)能(neng)有(you)序(xu)的(de)檢(jian)驗(yan)到(dao)。
2）焊接試板的檢驗方法：焊接試板的檢驗主要采取撕裂法、剪切法、扭力法以及金相法（剪切力、剝離拉力、扭力、觀察焊核金屬組織）； 撕裂法：撕裂法使用台虎鉗與大力鉗將焊接試板上的焊點撕開，此方法適用於隻焊有單個焊點的試板。具體操作方法如圖8所示。
圖8 撕裂法
剪切法：剪切法使用拉力機將試板的兩端夾緊後進行剪切拉斷，此方法適用於形狀規則的各類試板，試板上的焊點數量不限，具體操作方法如圖9所示。
圖9 剪切法
扭力法：扭niu力li法fa是shi使shi用yong焊han點dian扭niu力li器qi將jiang試shi板ban的de一yi端duan固gu定ding，對dui另ling一yi端duan施shi加jia一yi扭niu矩ju而er將jiang焊han點dian剪jian切qie開kai，此ci方fang法fa適shi用yong於yu形xing狀zhuang規gui則ze的de標biao準zhun試shi板ban，且qie隻zhi有you一yi個ge焊han點dian的de試shi板ban件jian，具ju體ti操cao作zuo方fang法fa如ru圖tu10所示。
圖10 扭力法

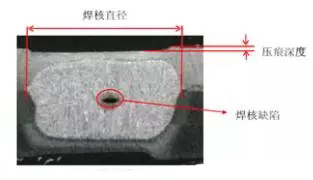

金相法：金相法是經過取樣、鑲嵌、磨光、拋光、使用4%的硝酸酒精溶液化學腐蝕後得到金屬內部的顯微組織的一種方法。通過觀察其內部組織，可以清楚地觀察到焊核直徑、焊透率及內部缺陷，如圖11所示。
圖11 金相法
